AutoCad para Linux

Autocad es una aplicación muy usada en arquitectura y dibujo técnico que sirve para crear vistas de piezas en diedrico, mapas y recreaciones en 3D de figuras a partir de sus vistas.

Hay varias herramientas de CAD para Linux, unas gratuitas y otras no, aquí te mostramos algunas:


1. Autocad en Linux
www.autodesk.es/autocad


De momento no hay una versión nativa de Autodesk Autocad para Linux, pero puedes instalar en Linux la versión de Windows usando las librerias de Wine (en la imagen) o usarlo mediante virtualización. También puedes usar otro de los programas de la lista que son compatibles y tienen capacidades similares.


2. BricsCad
BricsCad es un clon multiplataforma de Autodesk Autocad compatible con los formatos nativos de Autocad (.dwg) para 2D / 3D que tiene fama de ser una de las mejores alternativas del mercado en cuanto a programas de CAD de este tipo y está enfocado a profesionales.

Entre otras cosas incluye un potente motor de render 3D, inputs, bloques y dimensiones dinámicas, catálogo de materiales, posibilidad de adjuntar PDF, asociaciones de dimensiones, etc... Su ventaja frente a Autocad es que ofrece unas caracteristicas parecidas a un precio mucho más bajo y tiene una versión de prueba gratuita.


3. DraftSight
Otro clon muy bueno de Autocad. DraftSight, a diferencia de BricsCad, es gratuito y solo trabaja en 2D. Está enfocado a estudiantes y profesionales y te permite crear y editar archivos en formato Autocad (.dwg)


Aplicación gratuita muy usada, enfocada al dibujo en dos dimensiones. Podrás crear vistas de piezas, planos de edificios, esquemas, etc. Soporta capas de vistas, bloques, diversas fuentes de texto, unidades métricas e imperiales, impresión a escala, herramientas de medición, bibliotecas con piezas predefinidas, y herramientas para construcción y modificación de puntos, líneas, círculos, elipses, splines, polilíneas, textos, dimensiones, sombreados, rellenos e imágenes de trama.


5. Open Cascade
www.opencascade.org
Programa de CAD, CAM, CAE, AEC y GIS para diseño y simulacion de objetos y piezas enfocado a ingenieros y profesionales. Permite crear superficies sólidas en 3D, desarrollar aplicaciones y simular ensayos.


6. OpenScad
Programa de CAD libre y gratuito que permite crear objetos de 2 y 3 dimensiones a partir de scripts. Los scripts son trozos de codigo de programación. Tienen la desventaja de que cuesta un poco más aprender a usarlos en comparación con los otros programas más intuitivos, pero una vez conoces cómo se usan son muy precisos a la hora de crear piezas. Funciona con el sistema Constructive Solid Geometry (CSG) basado en la creación de objetos completos como combinación de formas simples.

OpenScad tiene versiones para Linux, Windows y MacOX.

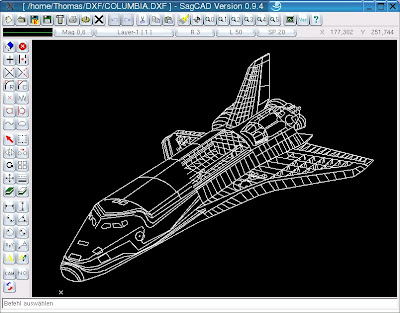

SagCAD es una aplicación de dibujo CAD que soporta creaciones en 2D y 3D, mapas, vistas de objetos y piezas mecanicas, mapas, esquemas, vista piezas en 3D, etc... Además permite importar y exportar archivos en el formato de AutoCad.


Herramienta libre de desarrollo CAD enfocada a ingenieria, soporta diseños en 2 y 3 dimensiones, tanto en malla como previsualizaciones pintadas más realistas.


9. Cycas
www.cycas.de
Al igual que las demás, sirve para crear mapas, diseño en 2D, visualizaciones en 3 dimensiones y recreaciones virtuales de espacios, figuras y edificios.



Otros programas:

· Tomcad: Herramienta CAD enfocada a el desarollo de planos y mapas electricos e industriales. Su web: www.tomcad.com

· PhytonCad: Aplicación escrita en lenguage Phyton pensada como un proyecto que te permita crear diseños CAD de forma sencilla. www.pythoncad.org

· Blender: Dedicado a la creación gráfica de entornos 3D realistas. www.blender.org

Tienes más aplicaciones graficas en los articulos sobre aplicaciones de dibujo y aplicaciones gráficas avanzadas.

Nota: Si no sabes cómo instalar alguno de estos programas consulta nuestra guia sobre cómo instalar programas en Linux (Ubuntu, Debian, Suse...).
